TY01-P2110

Heb je voldoende stroompunten?

• Zowel het glasvezelmodem als de router hebben stroom nodig. Zorg ervoor dat er minimaal twee stopcontacten aanwezig zijn.
• Heb je analoge telefonie afgenomen? Dan heeft ook de analoge telefoonadapter (Cisco SPA112) een stopcontact nodig. Je hebt dan minimaal drie vrije stopcontacten nodig.

Controleer de inhoud van het pakket

Controleer, voordat je met installeren begint, of de verpakking met het modem de volgende onderdelen bevat:

• Genexis Element-TY01-P2110
• Stroomadapter

Is je pakket niet volledig? Neem contact op met onze Supportdesk via 088 40 88 400.

Monteer het glasvezelmodem

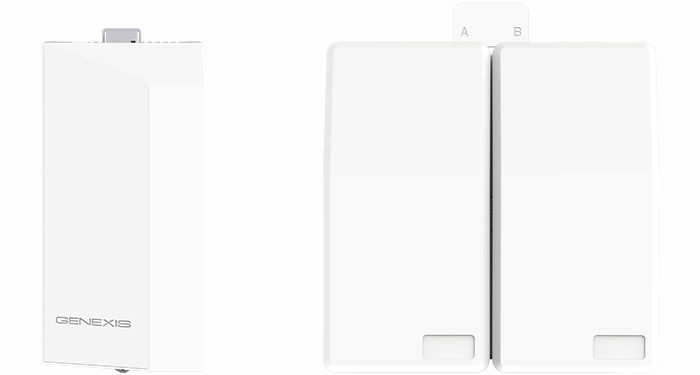

De glasvezel is afgewerkt op een zogenaamde FTU (Fiber Termination Unit). Je hebt deze in twee varianten: een enkele en een dubbele uitvoering. Zie hieronder.

Hier wordt het glasvezelmodem op geklikt. Let op. Bij de dubbel uitvoering wordt het modem op de A module (de linker module) geklikt:

Montage op enkele FTU

• Druk op de ontgrendelknop aan de bovenzijde van de FTU en houd deze ingedrukt.

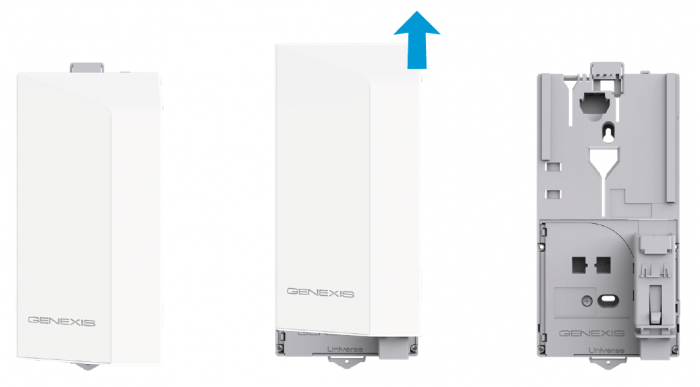

• Beweeg de dummy naar boven tot je niet verder kunt. Trek nu de dummy naar je toe. Zie hieronder het middelste plaatje.

• BELANGRIJK! Verwijder eerst de stofkap van de glasvezel. Hieronder aangeduid met de blauwe stip.

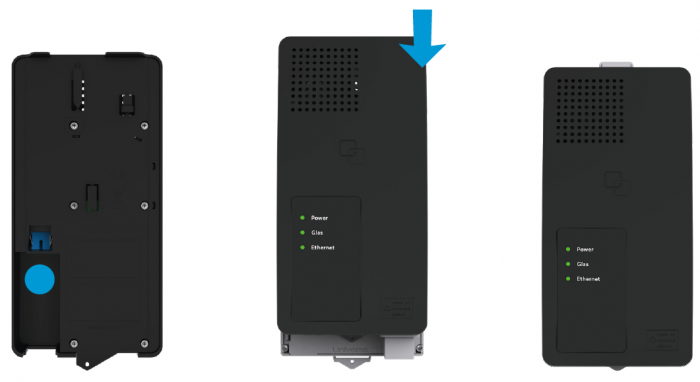

• Positioneer het glasvezelmodem voorzichtig op de FTU. De onderkant van het modem moet hierbij gelijk zijn met de lijn op de FTU. (zie hieronder het middelste plaatje).
• Installeer het modem door deze voorzichtig richting de muur te drukken en vervolgens naar beneden te trekken totdat de FTU volledig is bedekt door het modem (hieronder het rechterplaatje) en je een ‘klik’ hebt gehoord.
• Het modem is nu juist geplaatst.

Montage op dubbele FTU

• Druk op de ontgrendelknop aan de bovenzijde van de FTU en houd deze ingedrukt.

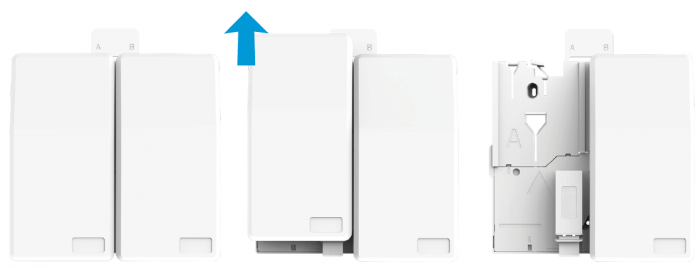

• Beweeg de linker dummy naar boven tot je niet verder kunt. Trek nu de dummy naar je toe. Zie hieronder het middelste plaatje.

• BELANGRIJK! Verwijder eerst de stofkap van de glasvezel. Hieronder aangeduid met de blauwe stip.

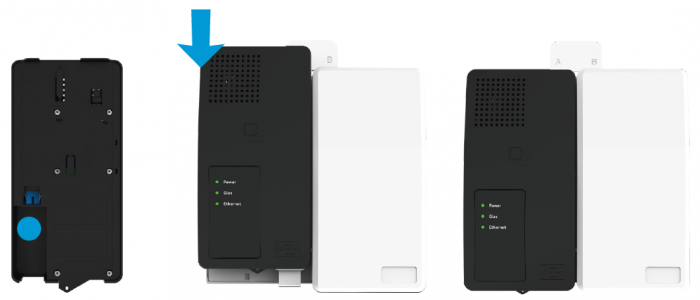

• Positioneer het glasvezelmodem voorzichtig op de FTU. De onderkant van het modem moet hierbij gelijk zijn met de lijn op de FTU. (zie hieronder het middelste plaatje).
• Installeer het modem door deze voorzichtig richting de muur te drukken en vervolgens naar beneden te trekken totdat de FTU volledige is bedekt door het modem (hieronder het rechterplaatje) en je een ‘klik’ hebt gehoord.
• Het modem is nu juist geplaatst.

Stop de meegeleverde UTP kabel (netwerk of computerkabel) alvast in het modem. Het andere uiteinde moet straks in poort 1 van de router worden gestoken.

Toelichting op de LED lampjes

Power – Groen: het modem is correct aangesloten op de stroom
Power – UIT: het modem is niet aangesloten op de stroom

Glas – Groen: het modem heeft een glasverbinding
Glas – Knipperend groen: het modem heeft een glasverbinding en er gaat verkeer over de glasvezel
Glas – UIT: er is geen glasverbinding

Ethernet – Groen: er is een link van 1 Gbps
Ethernet – Geel: er is een link van 10 of 100 Mbps
Ethernet – Knipperend groen of geel: er gaat dataverkeer naar de router
Ethernet – UIT: er is geen verbinding met de router
