VMG4005
Heb je voldoende stroompunten?
- Zowel het DSL-modem als de router hebben stroom nodig. Zorg erdaarom voor dat er minimaal twee stopcontacten aanwezig zijn.
- Heb je analoge telefonie afgenomen? Dan heeft ook de analoge telefoonadapter (Cisco SPA112) een stopcontact nodig. Je hebt dan minimaal drie vrije stopcontacten nodig.
Controleer de inhoud van het pakket
Controleer, voordat je met installeren begint, of de verpakking met het modem de volgende onderdelen bevat:
- Zyxel VMG4005
- Stroom adapter
Is je pakket niet volledig? Neem contact op met onze Supportdesk via 088 40 88 400.

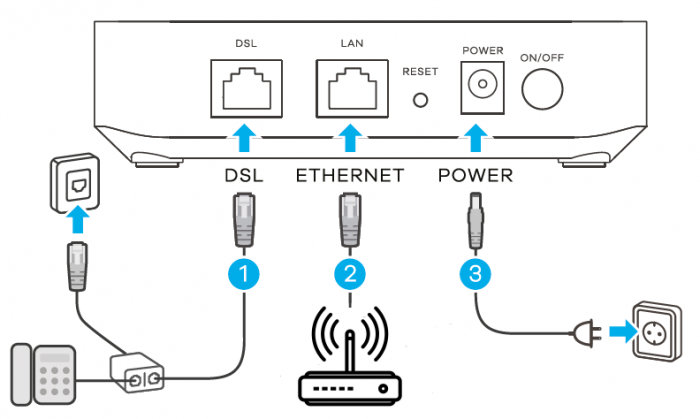

Monteer het DSL-modem
- Gebruik een telefoonkabel om de DSL poort op het modem te verbinden met de splitter of direct met de telefoonaansluiting
- Sluit de stroomadapter aan op het modem en in het stopcontact.
- Druk op de POWER knop om het modem in te schakelen.
- Controleer of de LED lampjes branden.
Stop de meegeleverde UTP kabel (netwerk of computerkabel) alvast in het modem in de ETHERNET poort. Het andere uiteinde moet straks in poort 1 van de router worden gestoken.
Toelichting op de LED lampjes
Power – Groen: het modem is opgestart en klaar voor gebruik
Power – Groen knipperend : het modem is bezig met opstarten
Power – Rood: het modem heeft een systeemfout. Neem contact op met de Supportdesk.
Power – Rood knipperend : het modem krijgt een firmware upgrade
Power – UIT: het modem is niet aangesloten op de stroom
DSL, aangeduid met (1) en (2)
DSL – Groen: de ADSL of VDSL verbinding is actief
DSL – Langzaam knipperend groen: er wordt geprobeerd een ADSL of VDSL verbinding op te zetten
DSL – Snel knipperend groen: een ADSL of VDSL verbinding wordt opgezet.
Bij een enkele lijn geldt bovenstaande voor (1). Bij gebundeld VDSL voor (1) èn (2)
Ethernet – Groen: er is een link met de router
Ethernet – Knipperend groen: er gaat dataverkeer naar de router
Dit is het meest rechter LED lampje. Dus rechts van (1) en (2)
